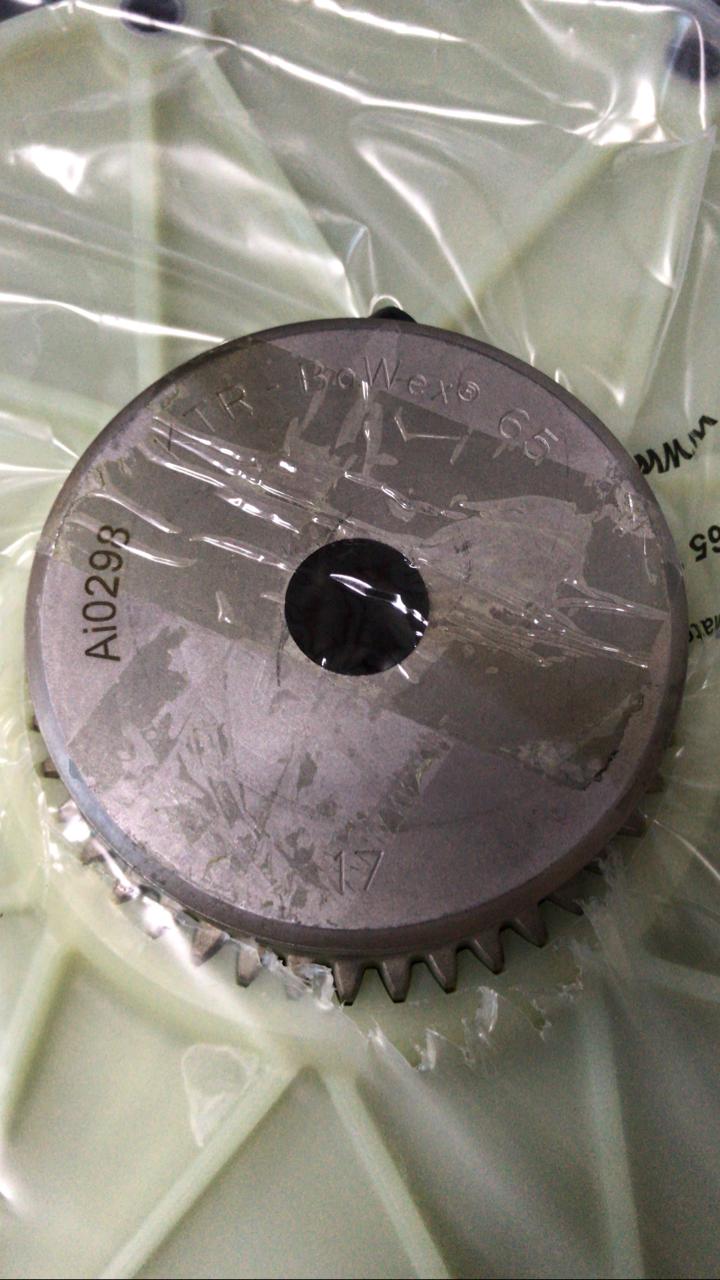

1_bowex_fle_pa_65_sae_10_314

3_bowex_fle_pa_65_sae_10_314

9_bowex_fle_pa_65_sae_10_314

4_bowex_fle_pa_65_sae_10_314

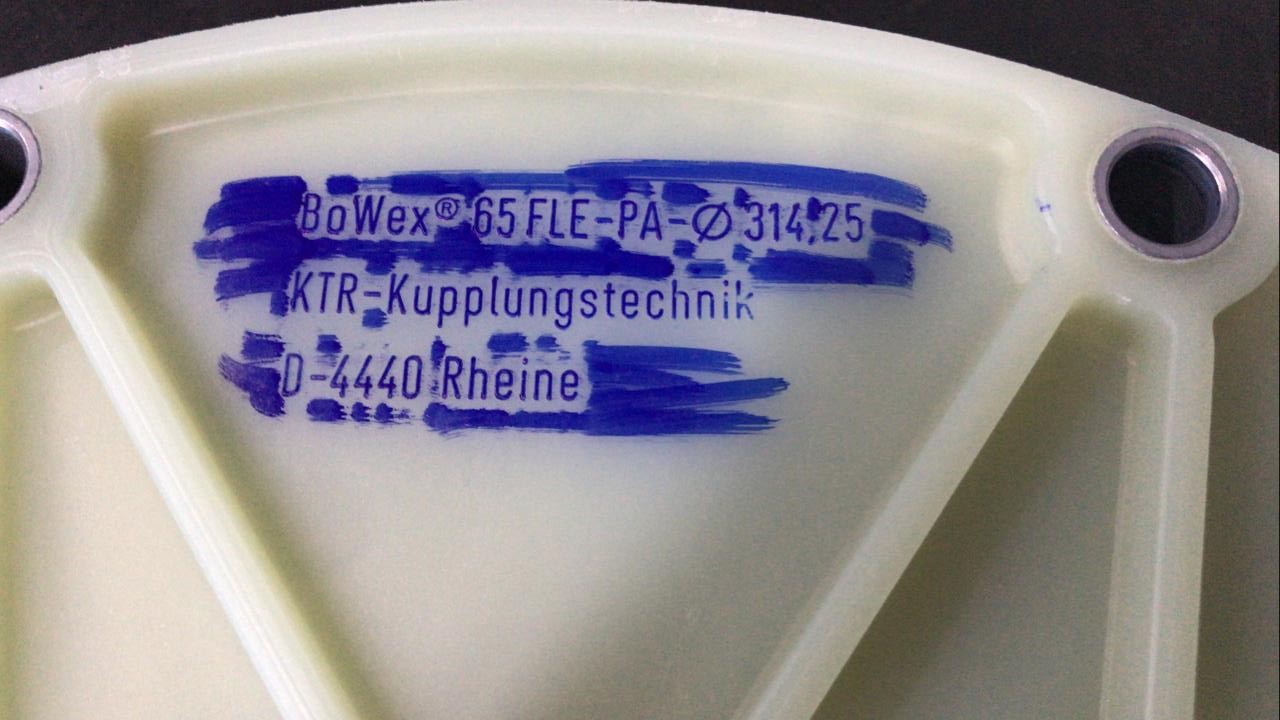

5_bowex_fle_pa_65_sae_10_314

8_bowex_fle_pa_65_sae_10_314

6_bowex_fle_pa_65_sae_10_314

7_bowex_fle_pa_65_sae_10_314

acoplamento_fle_pa_65_flepa_furo_guia_21mm_4

acoplamento_fle_pa_65_flepa_furo_guia_21mm_3

0004ktr360yearbook2014_009

acoplamento_bowex_fle_pa_2

ACOPLAMENTO BOWEX FLE-PA KTR

Anterior

Próximo

Acoplamento de Placa de Arraste BoWex® TIPO FLE-PA KTR

Acoplamento de Placa de Arraste BoWex® TIPO FLE-PA KTR

SOLICITE UM ORÇAMENTO

ACESSE O CATÁLOGO

Acoplamento de Placa de Arraste BoWex® TIPO FLE-PA KTR

Os Acoplamentos BoWex® TIPO FLE-PA KTRsão utilizados para conexão de volante dos motores à combustão à bombas hidrostáticas;

Alta rigidez torcional - operação livre de ressonância;
Livre de manutenção e lubrificação devido à combinação de materiais do flange (nylon) e cubo (metal);
Temperatura máxima operacional + 130° C;
Flanges com dimensional do padrão SAE ou métrico;
Cubos com usinagem para eixos estriados (SAE ou DIN);

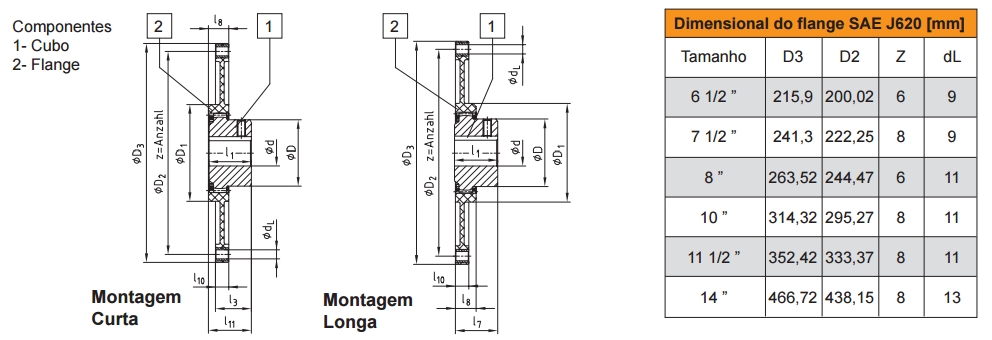

Dimensional do flange SAE J620 [mm]

A UPTECH BRASIL, não realiza nenhum tipo de usinagem, os Acoplamentos são fornecidos brutos ou com furo guia, conforme catálogos dos fabricantes!

DESCRIÇÃO DO PRODUTO

OUTROS CATÁLOGOS

Os Acoplamentos BOWEX TIPO FLE-PA KTR

Também conhecidos popularmente como “Placa de Arraste” – “Flange”;

BoWex-Flange-Fle-Pa-KTR

BoWex-Flange-FlePa-KTR

Os Acoplamentos BoWex® TIPO FLE-PA, estão disponíveis nos tamanhos:

BOWEX FLE-PA 48 – 6.1/2″ = 215,9mm
BOWEX FLE-PA 48 – 7.1/2″ = 241,3mm
BOWEX FLE-PA 48 – 8″ = 263,52mm
BOWEX FLE-PA 48 – 10″ = 314,32mm
BOWEX FLE-PA 55 – 6.1/2″ = 215,9mm
BOWEX FLE-PA 55 – 7.1/2″ = 241,3mm
BOWEX FLE-PA 55 – 8″ = 263,52mm
BOWEX FLE-PA 55 – 10″ = 314,32mm
BOWEX FLE-PA 65 – 8″ = 263,52mm
BOWEX FLE-PA 65 – 10″ = 314,32mm

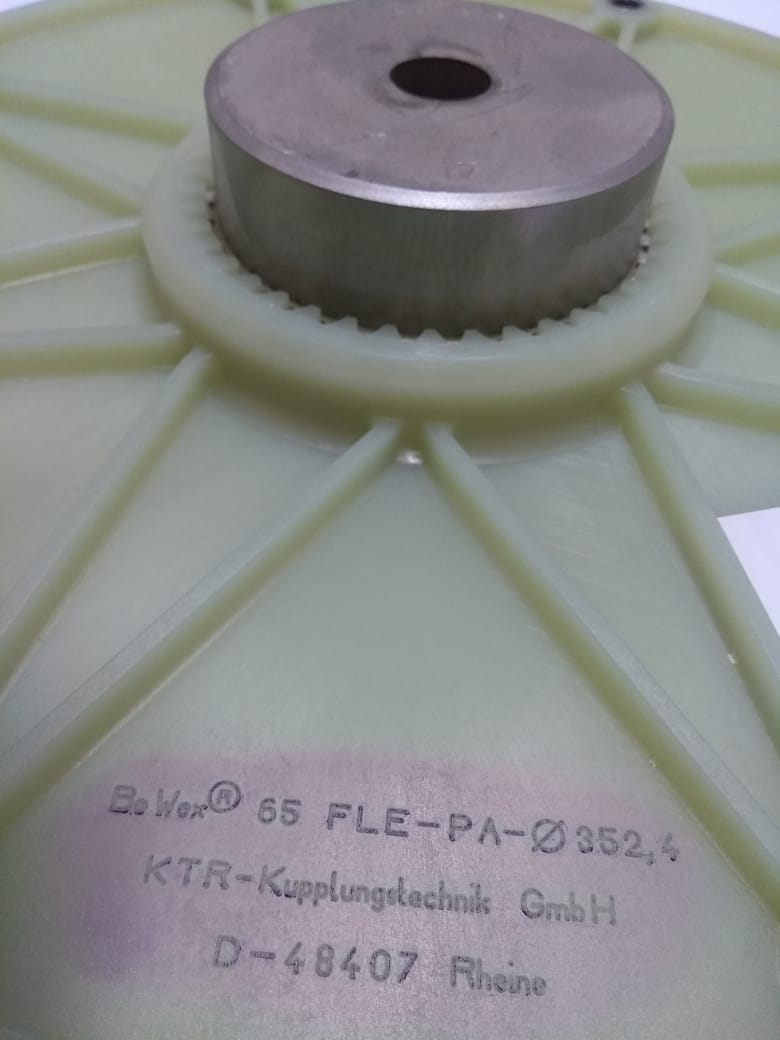

BOWEX FLE-PA 65 – 11.1/2″ = 352,42mm
BOWEX FLE-PA 70 – 10″ = 314,32mm
BOWEX FLE-PA 80 – 10″ = 314,32mm
BOWEX FLE-PA 80 – 11.1/2″ = 352,42mm
BOWEX FLE-PA 100 – 11.1/2″ = 352,42mm
BOWEX FLE-PA 100 – 14″ = 466,72mm
BOWEX FLE-PA 125 – 11.1/2″ = 352,42mm
BOWEX FLE-PA 125 – 14″ = 466,72mm

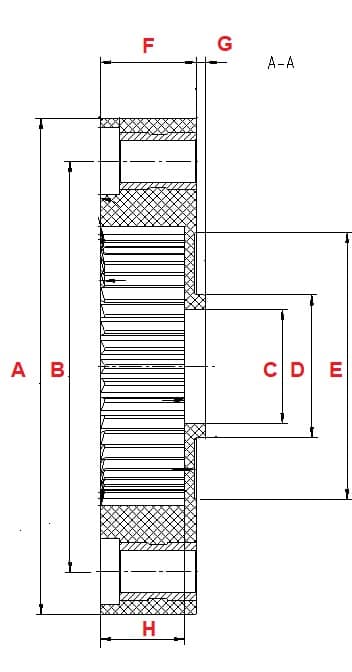

PARA IDENTIFICAÇÃO DO CUBOS, PRECISAMOS DA CONFIRMAÇÃO E O DIMENSIONAL, CONFORME MODELO ABAIXO;

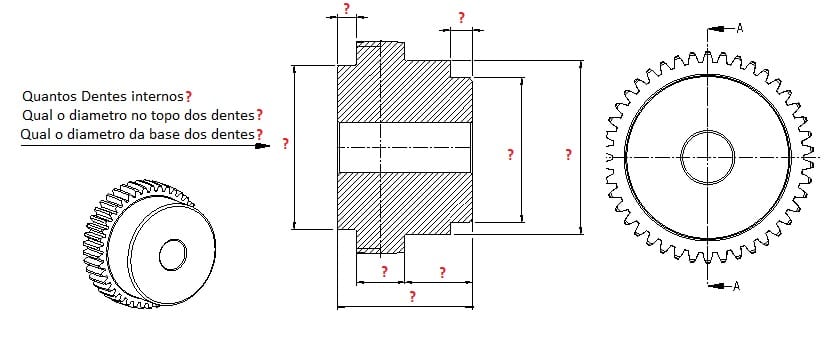

Modelo de verificação, Dimensional do Cubo

Modelo de verificação, Dimensional do Cubo

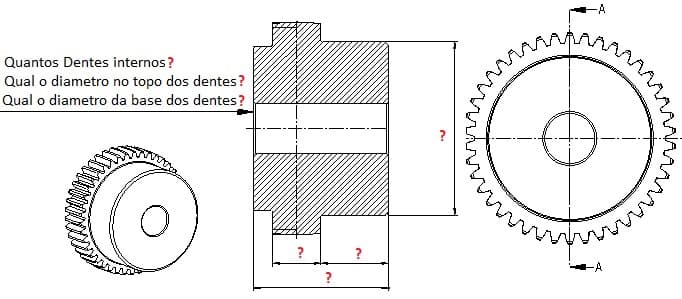

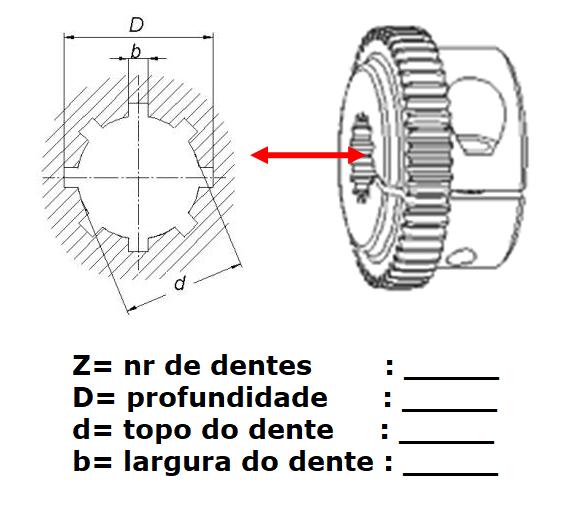

Sobre o Estriado, obter as medidas:

Modelo Desenho Cubo Bowex Estriado

Para maiores informações consulte nosso departamento técnico;
*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
