Acoplamento Loop Duplo ABP

Acoplamento Loop Duplo

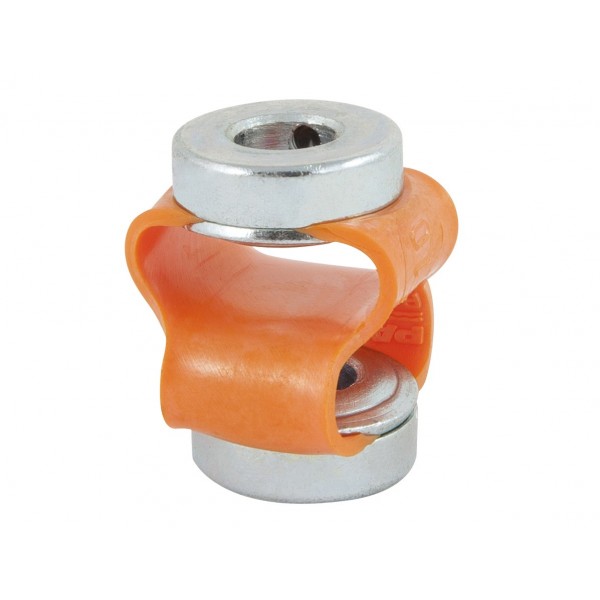

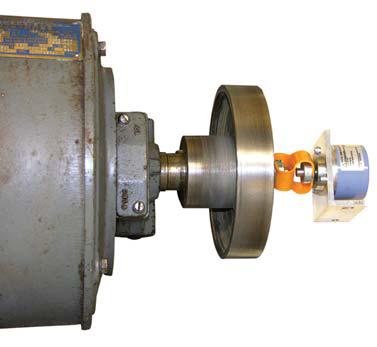

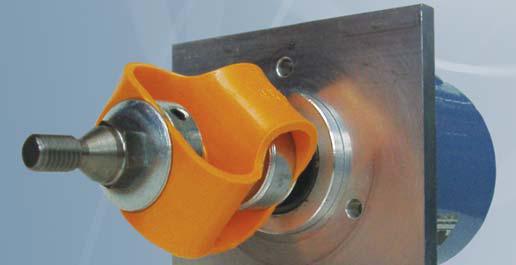

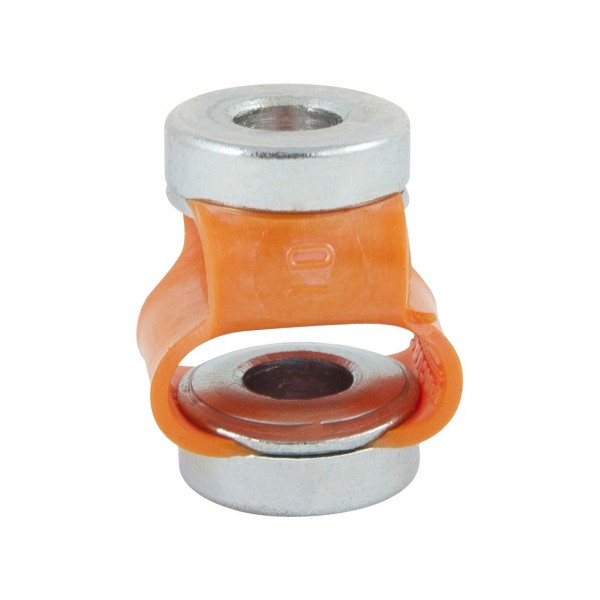

ACOPLAMENTO PARA ENCODER – PAGU-FLEX
( Double Loop Flexible Coupling )

SIZE10 – GFP10 – 06/06mm ( ABP DKPS 2928 06/06 )
SIZE20 – GFP20 – 10/10mm ( ABP DKPS 4848 10/10 )
SIZE30 – GFP30 – 12/12mm ( ABP DKPS 5658 12/12 )
SIZE40 – GFP40 – 14/14mm ( ABP DKPS 5658 14/14 )

O elemento de compensação termoplástica em forma de alça dupla do acoplamento feito em HYTREL®, um termoplástico Ether Ester Elastomer (TEEE) da DuPont.

Devido à força de dobra reversa do material flexível e à modelagem semelhante ao cardan do transmissor de potência, este desenvolvimento é a solução técnica engenhosa para problemas de deslocamento do eixo na engenharia de energia motriz e em técnicas de medição e controle.

Recomendações:

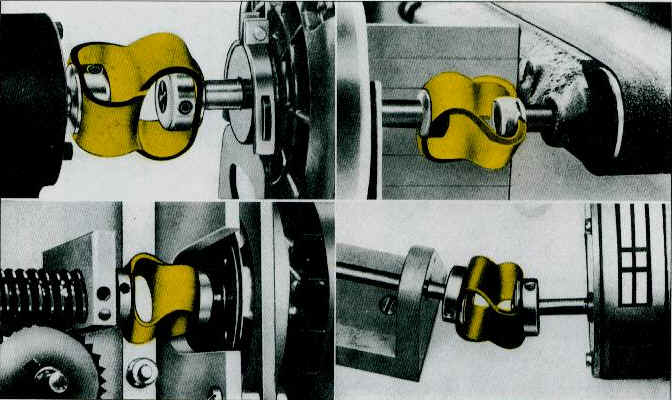

Os nossos produtos provêm do design de encapsuladores de eixos, mecanismos de contagem, taco geradores, válvulas servo, mesas elevatórias, propulsores de alimentação, bombas, compressores e ventiladores, equipamentos de cozinha, sistemas de escritório, máquinas de empacotamento, elevadores, sensores do torque, máquinas têxteis e para inúmeras aplicações no automóvel e indústrias de aeronaves;

O acoplamento funciona sem atrito, baixo desgaste é silencioso, sem efeitos perturbadores (ou seja, sem sons perturbados pela estrutura).

Assim, em mudanças de direção ou rotação e durante flutuações de torque com inversão de direção de carga, o PAGUFLEX possibilita a transmissão de energia livre de jogo e livre de choque, juntamente com amortecimento de vibração e isolamento de som efetivos.

Em aplicações técnicas mais importantes, o material HYTREL® foi substituído com sucesso não apenas por termoplásticos estabelecidos, mas também por elastômeros. Combina idealmente as vantagens de ambos os materiais e, portanto, é a inovação para acoplamentos de eixo flexíveis.

Permite a abertura de novas áreas de aplicação em temperaturas extremamente baixas e altas. Também em associação com a mídia em que, devido à sua sensibilidade, os elementos elásticos se mostraram de “uso limitado”. Outras aplicações são aquelas em que até agora a força de acendimento reverso do material estabeleceu limites estreitos em relação ao carregamento mecânico da fadiga. Nestes, PAGUFLEX® PLUS é agora a solução.

PAGU-FLEX ® PLUS – Outros pontos :

• Rigidez torsional elevada com melhoramento ideal e flexibilidade de tração ou impulso;
• Princípio construtivo simples;
•  Design peça única – sem vibrações de jogo, fricção, desgaste e estrutura;
• Encaixe simples, sem usinagem adicional dos diâmetros do eixo;
• Volume de montagem mínimo, radial e axial;

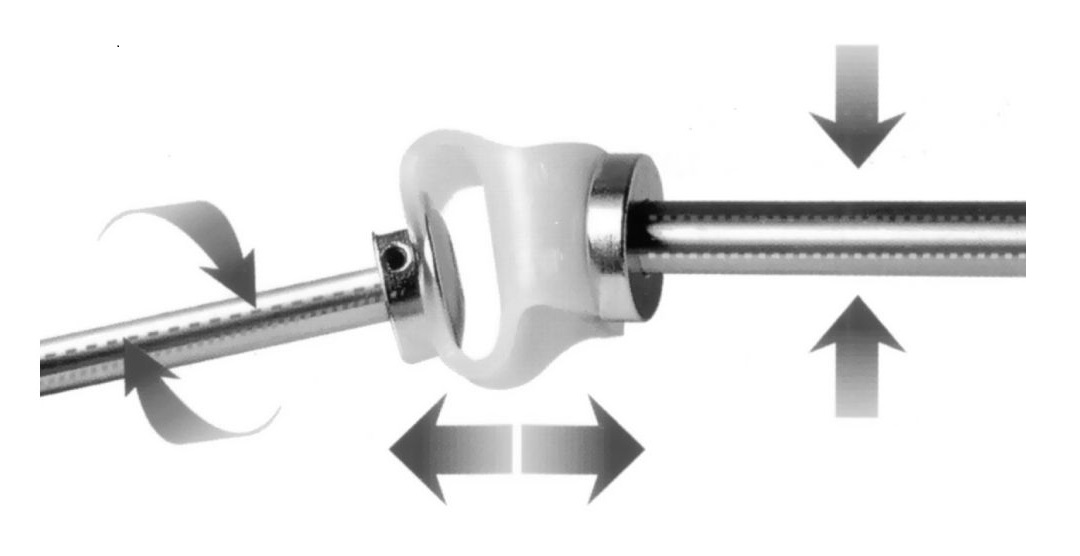

• Valores de erro de deslocamento admissíveis extremamente altos:
• Angular aprox. Ø ± 15 °, radial aprox. Ø ± 3 mm e axial aprox. 10 a 20 mm
•  Acoplamento pode ser usado como junta universal para ângulos de flexão grandes ou inerentes do eixo;
• Elemento elástico feito de HYTREL® (Therastomastic Ether Ester Elastomer, TEEE);
• Alta confiabilidade operacional na faixa de temperatura entre -40 ° C e +100 ° C;
• Resistência química excepcional a ácidos, álcalis, solventes, óleos, gases, ozônio;
• Alta resistência, alta flexibilidade, resistente à abrasão e força de flexão reversa;
• Amortecimento de vibração e choque;
• Alivia os rolamentos do eixo do motor / máquina das forças laterais e axiais;
• Protuberâncias de aço com superfície galvanizada protegida contra corrosão ou opcionalmente disponíveis em projetos especiais;
• Os acoplamentos podem ser usados ​​como elemento de segurança: corte do corpo elástico como resultado da sobrecarga = limitação de danos;

Para maiores informações entre em contato com nosso departamento comercial.

*Reservamos o direito de modificações sem aviso prévio, todas as fotos são ilustrativas, estoque conforme disponibilidade;
